24V 200W 21RPM Motor DC sin Escobillas con Caja Reductora 67,00Nm(9487,98oz.in) 144,5:1 Caja Planetaria

Este es un motor brushless DC de 24V 200W con diámetro de brida Φ82mm, par nominal de 67,00Nm(9487,9... Leer más

0 opiniones • Escribir una opinión

desde

€64,16

5 + €62,44

10 + €60,81

50 + €59,26

100 + €57,79

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Alemania (+€9,87)

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

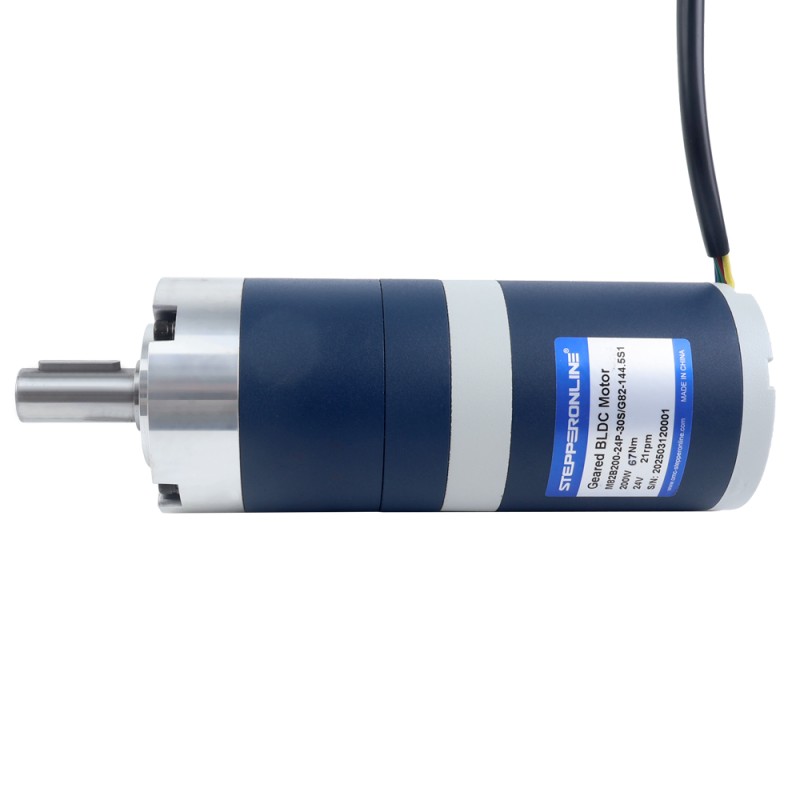

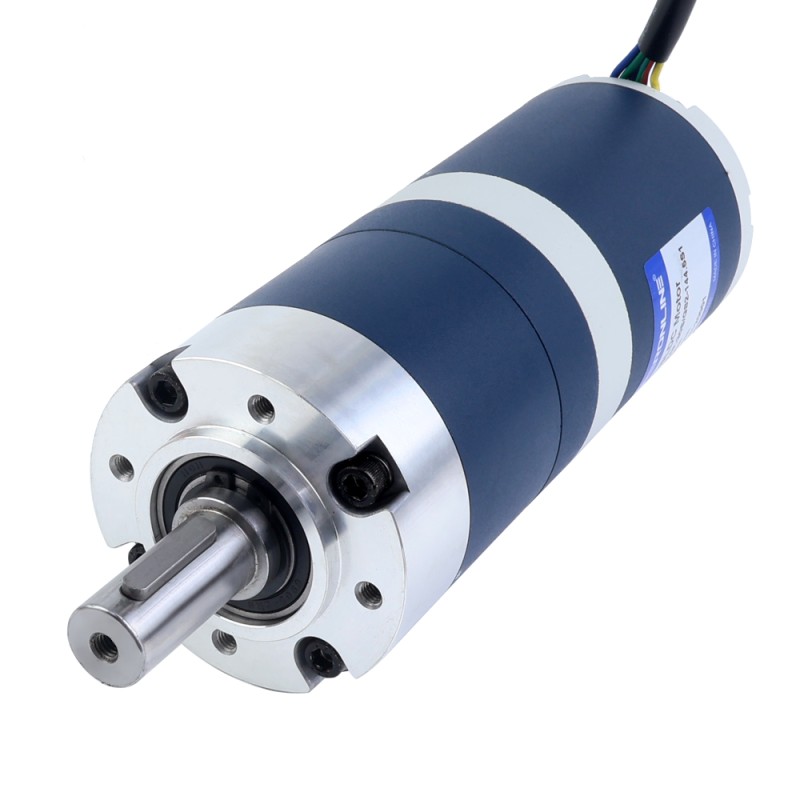

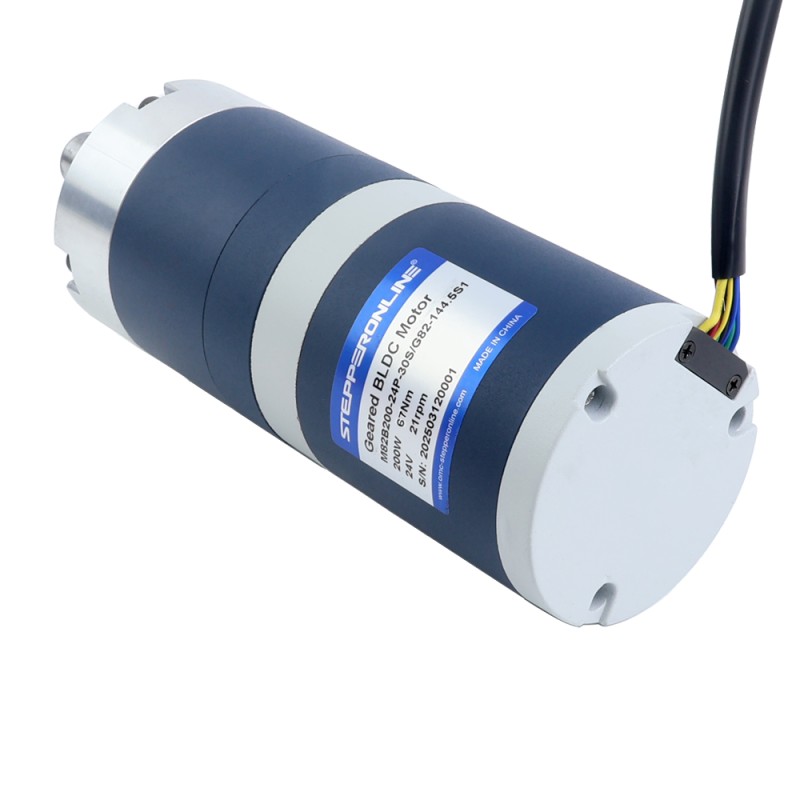

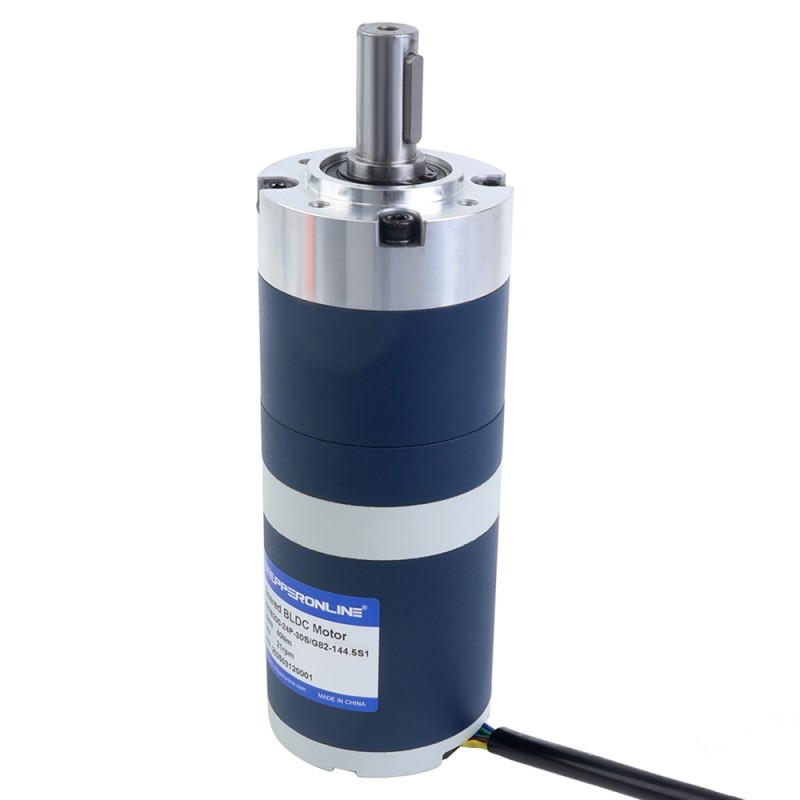

Este es un motor brushless DC de 24V 200W con diámetro de brida Φ82mm, par nominal de 67,00Nm(9487,98oz.in) y velocidad nominal de 21rpm. Equipado con una caja de cambios planetaria de relación 144,5:1, proporciona alto par para aplicaciones de precisión. Su diseño cilíndrico compacto facilita la integración en sistemas con espacio limitado.

Especificaciones eléctricas

P/N: M82B200-24P-30S/G82-144.5S1
Fase: 3
Polos: 10
Tensión nominal: 24V
Potencia nominal: 200W
Corriente nominal: 10,5A
Par nominal: 67,00Nm(9487,98oz.in)
Velocidad nominal: 21rpm
Velocidad sin caja de cambios: 4200rpm±10%
Sensor: Sensor Hall
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tipo de caja de cambios: Caja de engranajes planetarios
Relación de transmisión: 144,5:1
Tamaño del marco: Φ82mm
Longitud total: 202,2mm

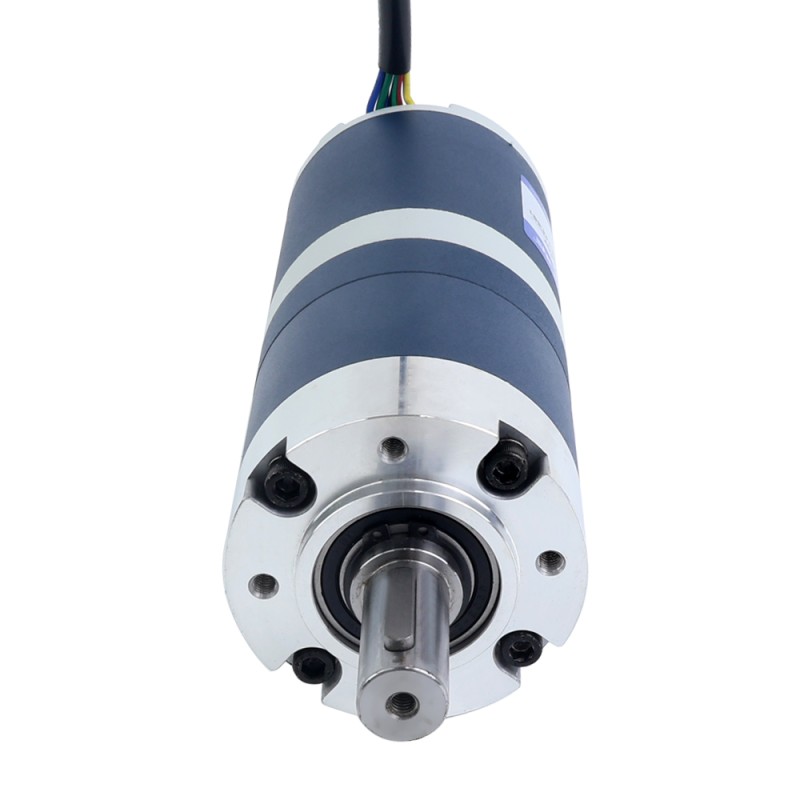

Tipo de eje: Chavetero
Diámetro del eje: Φ19mm
Longitud del eje: 49mm
Carga radial: 1000N
Carga axial: 200N
Peso: 4,93kg

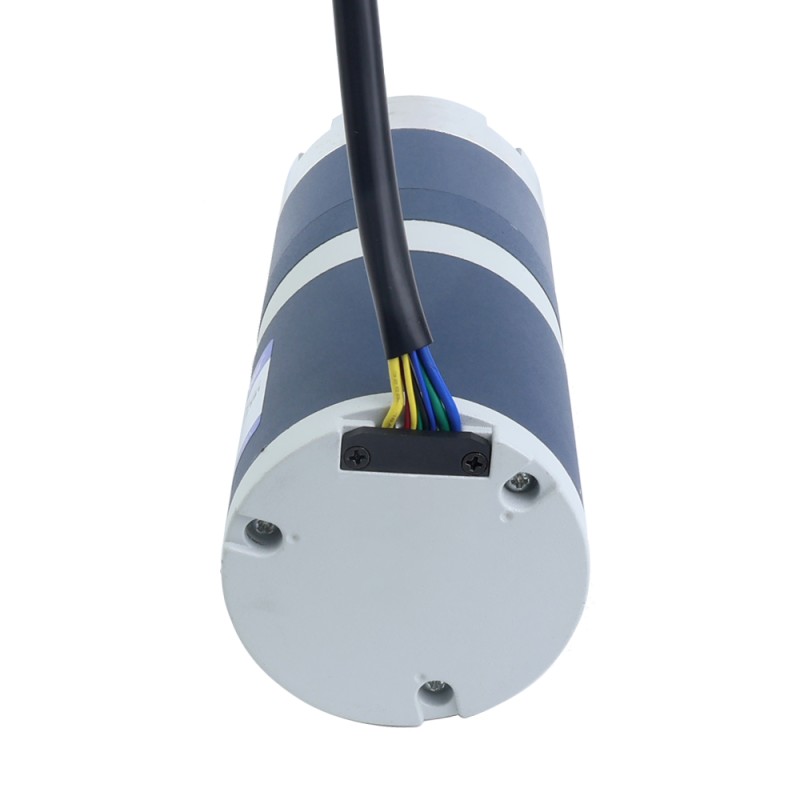

Conexión

Cables del motor			Cables Hall
U	V	W	+	-	Ha	Hb	Hc
Amarillo	Verde	Azul	Rojo	Negro	Amarillo	Verde	Azul
16AWG			26AWG

Opciones de relación de transmisión

Para relaciones opcionales y sus velocidades/par nominal, consulte la tabla.

Etapa	1-Etapa				2-Etapa
Relación de reducción	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Velocidad(rpm)	822	560	458	348	226	153	122	100	85	65	53
Par de torsión (Nm)	2,10	3,10	3,80	4,90	7,00	10,00	13,00	15,00	18,00	24,00	29,00

Etapa	3-Etapa
Relación de reducción	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Velocidad(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Par de torsión (Nm)	33,00	42,00	49,00	52,00	59,00	67,00	75,00	84,00	90,00	97,00	97,00	65,00

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	10.50
Nº de fase	3
Par nominal(Nm)	67
Potencia nominal(W)	200
Tensión nominal(V)	24
Velocidad nominal(rpm)	21
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	19
Longitud del cuerpo(mm)	202.2
Longitud del eje(mm)	49
Relación de transmisión(xx:1)	144.5
Tamaño(mm)	⌀82
Tipo de caja de cambios	Caja de engranajes planetarios
Tipo de eje de salida	Chavetero
