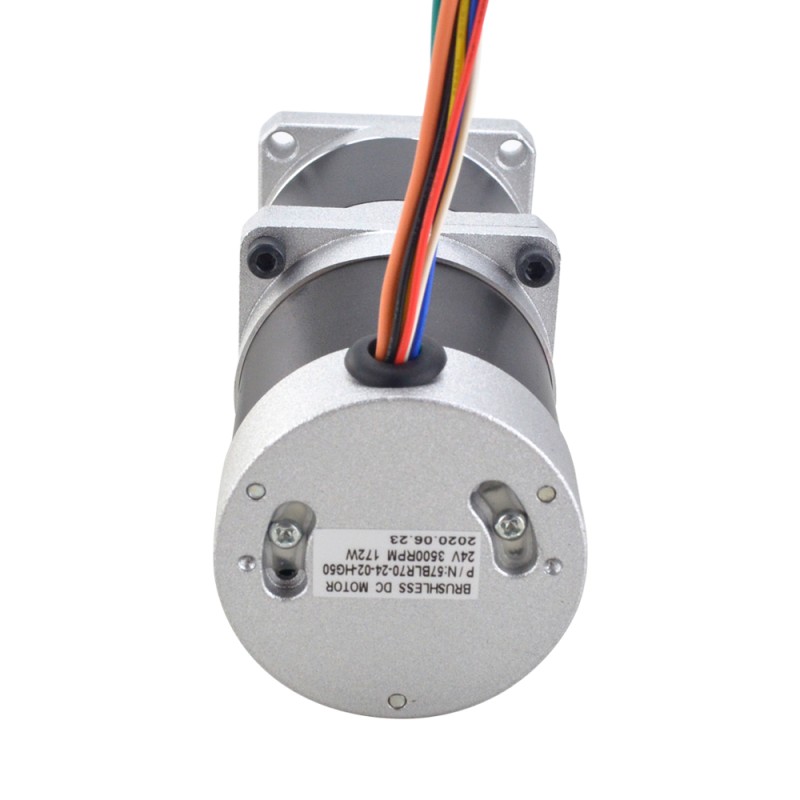

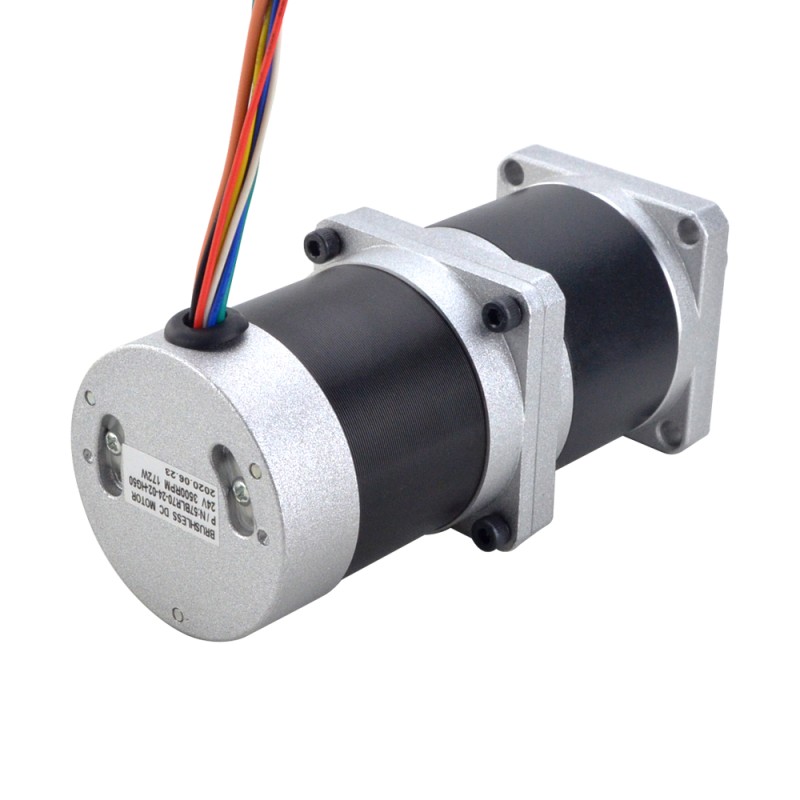

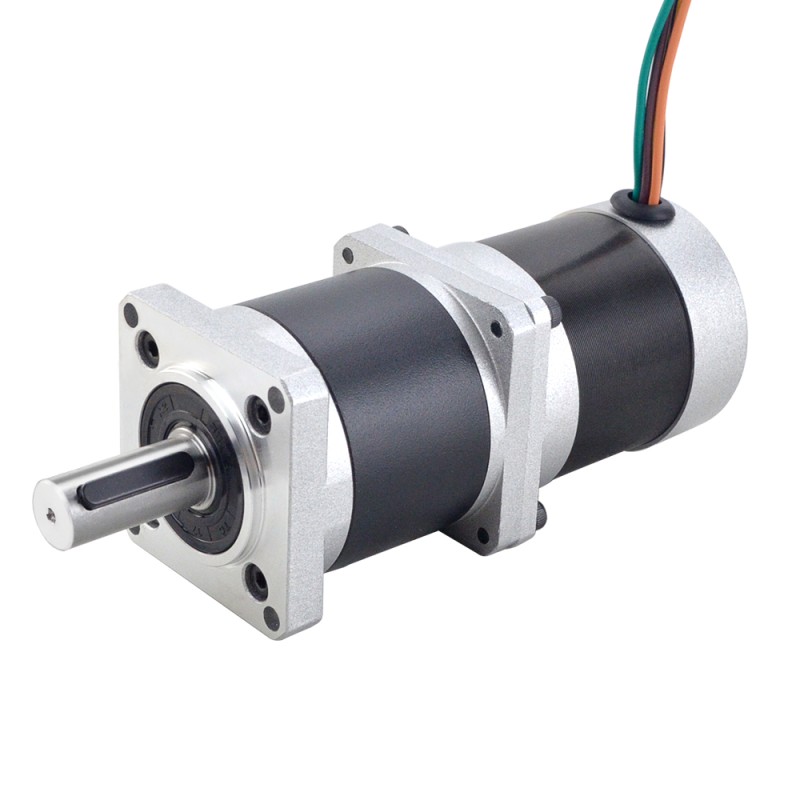

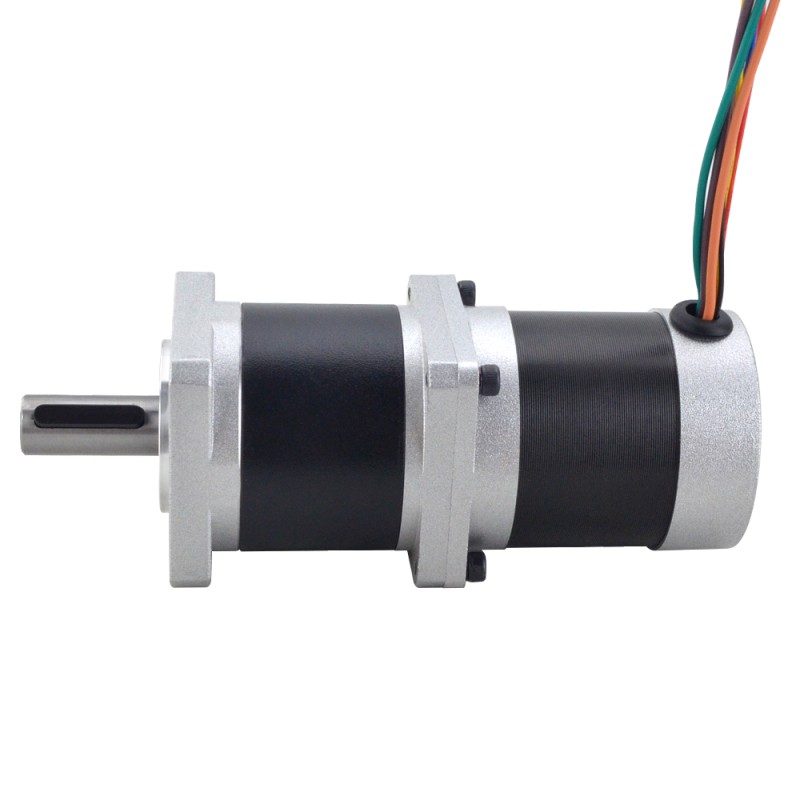

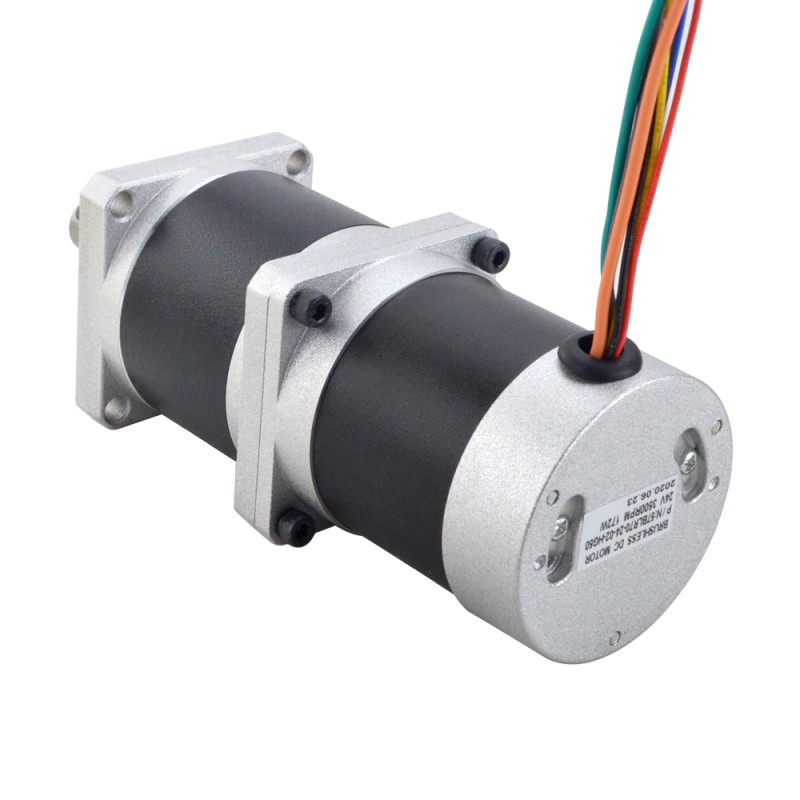

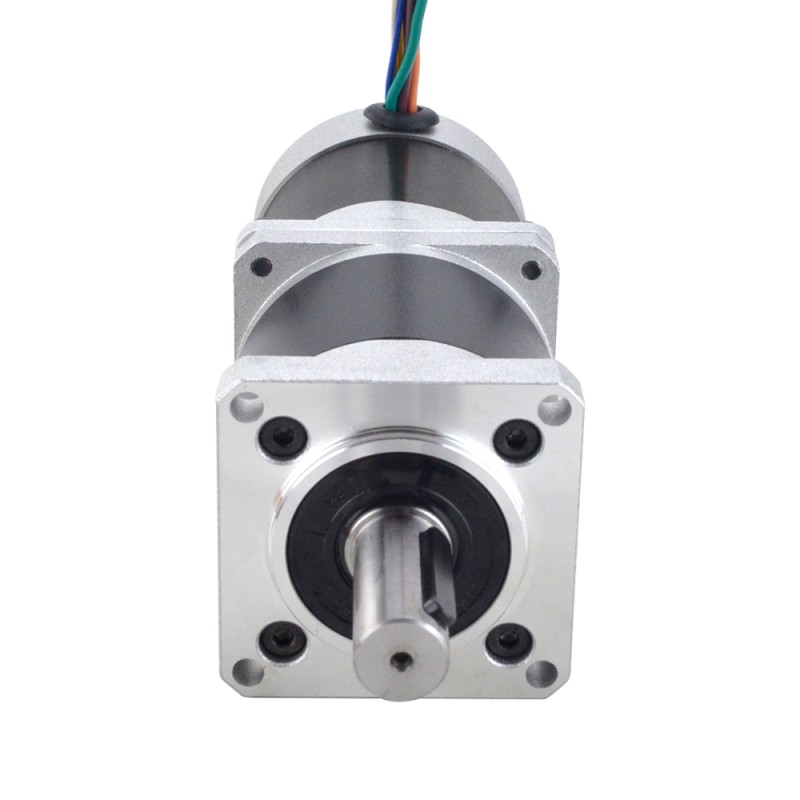

Name: Motor BLDC de engranajes 24V 172W 70RPM 17.63Nm(2496.61oz.in) 50:1 Caja de cambios de alta precisión
Brand: STEPPERONLINE
SKU: 57BLR70-24-02-HG50

24V 172W 70RPM Geared Brushless DC Motor 17.63Nm(2496.61oz.in) 50:1 Caja de cambios de alta precisión

57BLR70-24-02-HG50 Descatalogado

Relación de transmisión(xx:1)50

Tipo de caja de cambiosCaja de engranajes planetarios

Este producto se ha descatalogado y ya no está disponible para la compra. Póngase en contacto con nosotros para encontrar un reemplazo.

Consulta

Descargas

57BLR70-24-02-HG50.IGSIGS · 4.31MBInicie sesión para descargar 57BLR70-24-02-HG50 Full DatasheetPDF · 208.41KB

Misma serie

Modelo		Relación de transmisión(xx:1)	Tipo de caja de cambios		Existencias
1-CL57Y-S12 Descatalogado	—	—	—	—	—
1-CL57Y-S20 Descatalogado	—	—	—	—	—
1-CL57Y-S30A Descatalogado	—	—	—	—	—
1-CLYS20 Descatalogado	—	—	—	—	—
1-CLYS30 Descatalogado	—	—	—	—	—
1-CLYS30-1M5 Descatalogado	—	—	—	—	—
1-CLYS30S-V20 Descatalogado	—	—	—	—	—
1-CLYS40 Descatalogado	—	—	—	—	—
1-DM542T-24HS34 Descatalogado	—	—	—	—	—
1-DM542T-24HS39 Descatalogado	—	—	—	—	—
1-DM556S-24HS39 Descatalogado	—	—	—	—	—
11C13S0754ED3-013RS Descatalogado	—	—	—	—	—
11E13S0754ED2-100RS Descatalogado	—	—	—	—	—
11E18S0754ED2-101RS Descatalogado	—	—	—	—	—
11E18S0754FD3-250RS Descatalogado	—	—	—	—	—
11E18S0754GD3-250RS Descatalogado	—	—	—	—	—
11E20S0674AA2-100RS Descatalogado	—	—	—	—	—
11E20S0674ED2-100RS Descatalogado	—	—	—	—	—
11HS12-0674D2-PG27 Descatalogado	—	26.85	Economía Planetaria	—	—
11HS12-0674S-PG100 Descatalogado	—	99.548	Economía Planetaria	—	—
11HS20-0674D-PG14-AR3 Descatalogado	—	13.73	Economía Planetaria	—	—
11HS20-0714S-PG100 Descatalogado	—	99.05	Economía Planetaria	—	—
11N13S0754AA2-100RS Descatalogado	—	—	—	—	—
11N13S0754QE2-150RS Descatalogado	—	—	—	—	—
11N18S0754ED3-250RS Descatalogado	—	—	—	—	—
11N20S0674AA2-100RS Descatalogado	—	—	—	—	—
14E13S0574JE3-150RS Descatalogado	—	—	—	—	—
14E13S0574QE3-150RS Descatalogado	—	—	—	—	—
14E17S0914JE3-250RS Descatalogado	—	—	—	—	—
14E17S0914QE3-250RS Descatalogado	—	—	—	—	—

Ver todo en la categoría

Motor BLDC de engranajes 24V 172W 70RPM 17.63Nm(2496.61oz.in) 50:1 Caja de cambios de alta precisión

Especificación eléctrica Número de pieza del fabricante: 57BLR70-24-02-HG50 Fase 3 Polos: 4 Voltaje ... Leer más

0 opiniones • Escribir una opinión

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Especificación eléctrica

Número de pieza del fabricante: 57BLR70-24-02-HG50
Fase 3
Polos: 4
Voltaje nominal: 24V
Velocidad nominal: 70±10%RPM
Par nominal: 17.63Nm(2496.61oz.in)
Corriente nominal: 10.4±10%A
Potencia nominal: 172W
Clase de aislamiento: B 130°C[266°F]
Resistencia de aislamiento: 100MΩ Min @500VDC
Prueba de fuerza dieléctrica: 500 V CA durante 1 minuto

Especificación física

Tamaño del marco: Φ57mm
Longitud del cuerpo: 69,1mm
Reductor Longitud: 61,65mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud de la llave: 25mm
Número de clientes potenciales: 8
Longitud del cable: 300mm
Tipo de rodamiento: Rodamiento de bolas NMB, C3
Peso: 1,49kg

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 50: 1
Eficiencia: 75%
Huelgo sin carga: <= 1,6 grados
máx. Par admisible: 20Nm(2832,8 oz.in)
Momento Par admisible: 40 Nm (5665,6oz.in)
máx. Carga Radial: 250N
Clase de aislamiento: B
Ruido: <=50dB
Temperatura ambiente: 0 - 50 ℃

Conexión

U	V	W	+5 V	GND	A	B	C
Naranja	Verde	Marrón	Rojo	Negro	Amarillo	Blanco	Azul

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	10.40
Nº de fase	3
Par nominal(Nm)	17.63
Potencia nominal(W)	172
Tensión nominal(V)	24
Velocidad nominal(rpm)	70
Especificación Física
Clasificación del IP	20
Con cambio	Sí
Diámetro del eje(mm)	14
Juego	<=1.6 deg
Longitud del cuerpo(mm)	69.1
Longitud del eje(mm)	34
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Caja de engranajes planetarios
Tipo de eje de salida	Chavetero
