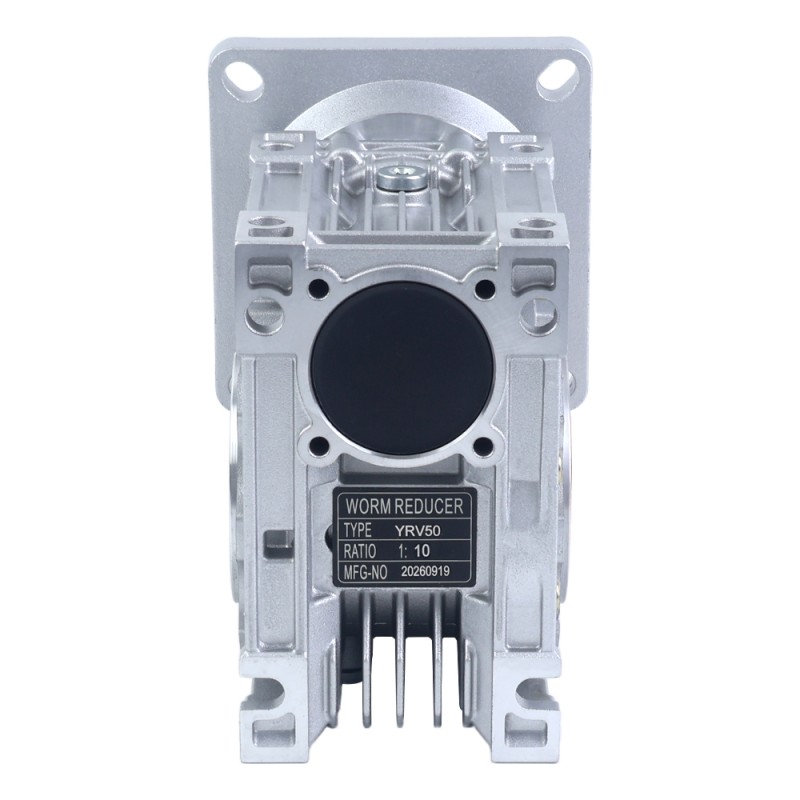

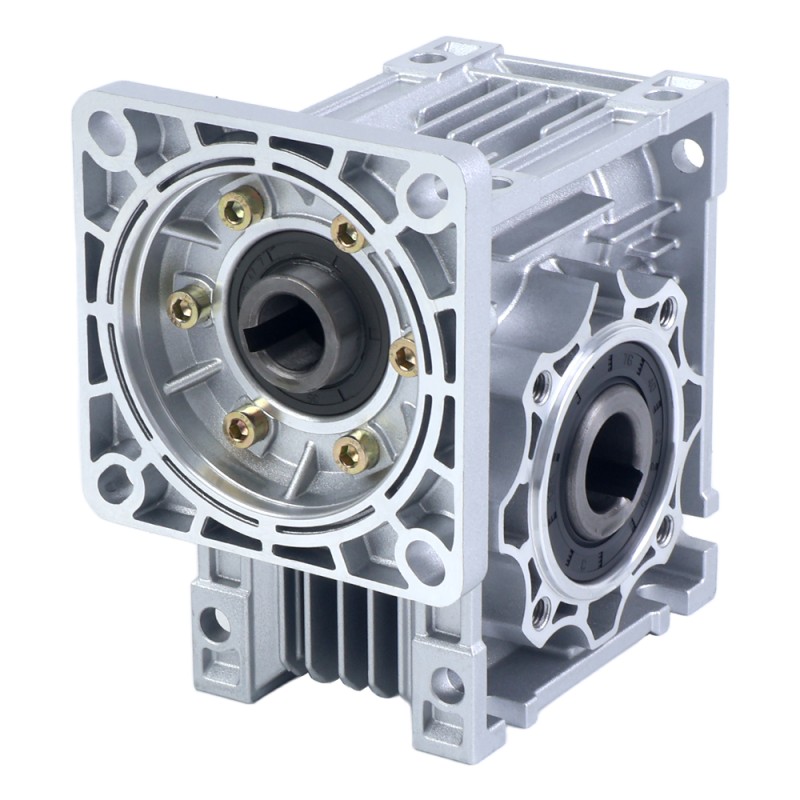

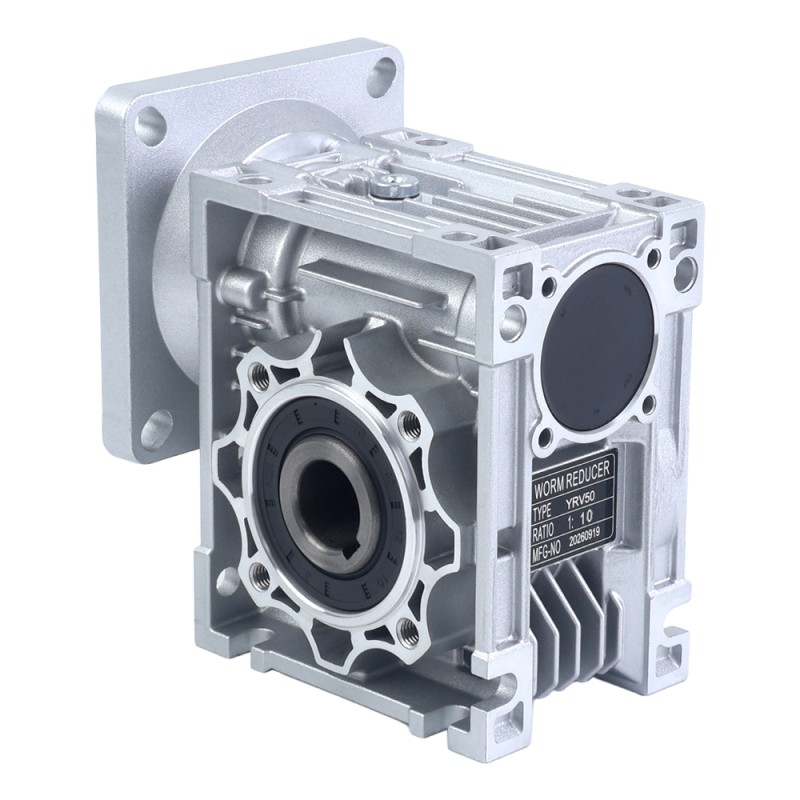

10:1 Caja de engranajes helicoidales YRV50 19mm Diámetro del eje de entrada

Esta caja de engranajes helicoidales 10:1 está diseñada para motor paso a paso Nema 42 u otro motor de tamaño 110mm x 110mm con una longitud máxima de eje de 43mm, el eje de salida está desplazado 90° con respecto al eje impulsor. Además de las cajas grandes, la estructura sin huecos de la caja significa que está sellada herméticamente y sin mantenimiento. Evita que el lubricante se pierda fácilmente, se eche a perder y se cambie.

Característica

• Alto par y alta resistencia
• Rueda helicoidal: Bronce Cu Sn12 Ni2 (UNI7013-10)
• Excelente resistencia mecánica y particularmente ligero
• Las unidades de aluminio se suministran completas con aceite sintético y permiten posiciones de montaje universales, sin necesidad de modificar la cantidad de lubricante

Especificaciones de la caja de cambios

• Número de pieza: YRV50-G10-D19
• Tipo de caja de cambios: Caja de engranajes helicoidales
• Material del engranaje: Acero aleado
• Relación de transmisión: 10:1
• Par de torsión máximo permitido de salida: 70Nm (619,55lb-in)
• Carga radial máxima de salida: 1,98kN
• Tipo de salida: orificio hueco
• Diámetro del orificio de salida: Φ25mm
• Tipo de eje de entrada: chavetero
• Diámetro del eje de entrada: Φ19mm
• Longitud máxima del eje de entrada: 43mm

Nota

• Velocidad de entrada recomendada <=1500 rpm.
• Debido al alto juego, los reductores helicoidales no son adecuados para aplicaciones de posicionamiento.
